Как избежать формирования структуры «ядро-оболочка» при спекании керамики? Рассмотрение с точки зрения технологического процесса и оборудования Введение

2026-06-09

В производстве высокотехнологичной керамики структура типа «ядро-оболочка» представляет собой скрытый, но критически важный дефект. Под этим термином понимается существенное различие в плотности, размере зерен или даже фазовом составе между внутренней частью (ядром) и поверхностным слоем (оболочкой) спеченного керамического изделия. Такая неоднородность напрямую ухудшает механические свойства — например, предел прочности при изгибе и вязкость разрушения, — а также часто приводит к образованию трещин или деформации в процессе последующей обработки или эксплуатации.
Для конструкционной керамики (такой как Si₃N₄, SiC, Al₂O₃, ZrO₂), а также для керамических деталей, изготавливаемых методом MIM (литье под давлением), устранение неоднородности типа «ядро-оболочка» является необходимым условием выпуска высоконадежных изделий. В данной статье анализируются физические причины возникновения этого дефекта и предлагаются системные решения — от технологических принципов до выбора оборудования.
1. Почему возникает структура «ядро-оболочка»?
Структура «ядро-оболочка» формируется вследствие различий в кинетике спекания. В процессе нагрева и выдержки поверхностный слой и ядро керамической заготовки могут подвергаться совершенно разным температурным воздействиям, испытывать неодинаковые напряжения или контактировать с газовой средой различного состава. К основным причинам относятся:

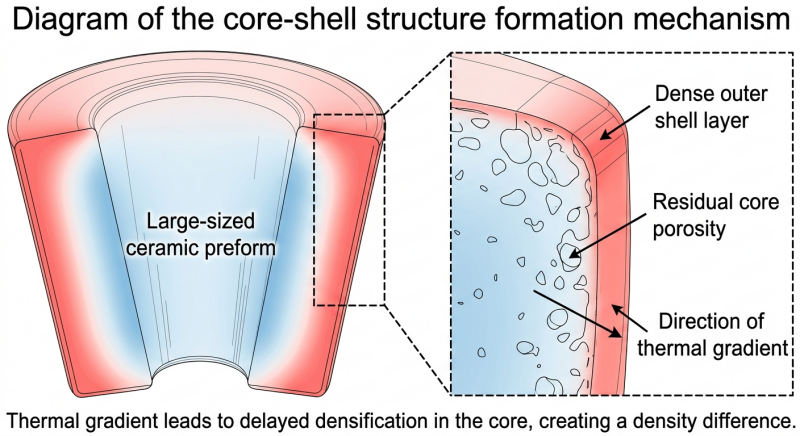

Температурный градиент : особенно в больших или толстостенных деталях. Поверхность нагревается быстрее и уплотняется раньше; сердцевина отстает. Как только поверхность становится плотной, она блокирует выход газа и дальнейшее сжатие сердцевины, создавая градиент плотности.
Остатки связующего вещества : В деталях, содержащих связующие вещества (например, в материалах для MIM-литья), неполное удаление связующего вещества оставляет углерод или органические вещества в сердцевине. При высоких температурах эти остатки разлагаются и выделяют газ, препятствуя миграции границ зерен, что приводит к образованию мелких зерен в сердцевине и крупных зерен в оболочке.
Неравномерное распределение давления : при спекании под давлением газа или горячем прессовании, если передача давления зависит от геометрии формы или детали, эффективное давление на сердечник может быть значительно ниже, чем на оболочку, что приводит к неоднородному уплотнению.
Поверхностные реакции : В реактивных атмосферах (например, N₂, CO) на поверхности может преждевременно образоваться плотный слой или реакционный слой, герметизирующий пористость и препятствующий дальнейшему уплотнению керна.

2. Как избежать структуры типа «чип-оболочка»? Шесть основных технологических стратегий.

2.1 Методы гомогенизации температурных градиентов при спекании керамики: многозонный контроль температуры, теплоотводы и сегментированный нагрев для устранения неоднородности температурного поля.

Наиболее распространенной причиной образования конденсата в структурах типа «ядро-оболочка» является температурный градиент. Решения:

Используйте многозонный независимо управляемый обогрев для обеспечения разницы температур по оси и по радиусу < ±5°C.
Установите теплозащитные экраны и радиаторы , чтобы уменьшить тени от теплового излучения.
Используйте теплопроводящие насадки , чтобы избежать прямого контакта деталей с нагревательными элементами или холодными стенками.
Для деталей с толстыми стенками применяйте нагрев с постепенным повышением температуры и выдержкой , чтобы сердцевина «догнала» температуру поверхности.

2.2 Контроль скорости нагрева при спекании толстостенной керамики: Дайте достаточно времени, чтобы сердцевина успела уплотниться.

Чрезмерно высокая скорость нагрева усилит температурный градиент. Рекомендация:

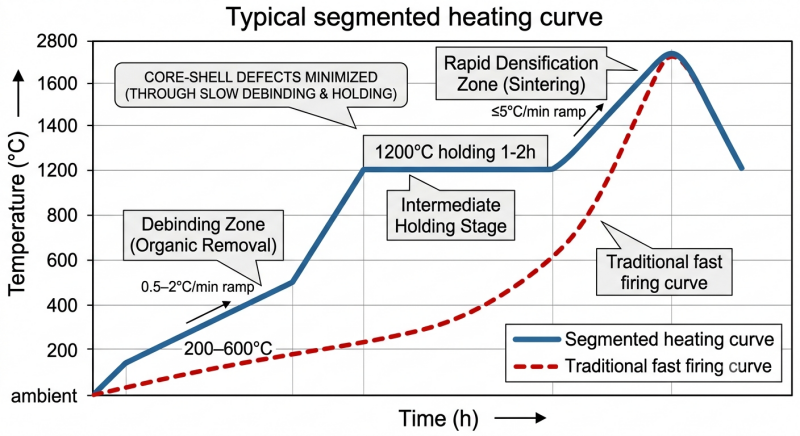

В диапазоне температур 200–800 °C (для удаления связующего и предварительного спекания) используйте скорость нагрева 0,5–2 °C/мин для обеспечения полного разложения и диффузии органических веществ.
В основной зоне уплотнения поддерживайте скорость нагрева ≤5°C/мин и добавляйте промежуточные этапы выдержки (например, 1–2 часа при 1200°C) для обеспечения равномерного уплотнения сердцевины.

2.3 Горячее прессование (ГП) подходит для толстостенного нитрида кремния: как осевое давление устраняет дисбаланс между сердцевиной и оболочкой.

Горячее прессование (ГП) и спекание под давлением газа (СПГ) могут эффективно подавлять образование структур типа «ядро-оболочка»:

Горячее прессование : Осевое механическое давление создает сжимающее напряжение как на поверхности, так и на сердцевине, значительно снижая чувствительность к температурным градиентам. Идеально подходит для крупных деталей из Si₃N₄ или B₄C.
Реакционное спекание при низком давлении : для керамики SiC использование паров кремния под низким давлением (<0,1 МПа) или кремнийсодержащей атмосферы замедляет преждевременное уплотнение поверхности, позволяя расплавленному кремнию равномерно проникать внутрь.

Примечание: Давление следует прикладывать поэтапно (например, после достижения пороговой температуры), чтобы избежать захвата газа на ранней стадии уплотнения поверхности.

2.4 Интегрированная печь для удаления связующего и спекания снижает количество углеродных отложений: как решить проблему черного сердечника в керамических деталях, изготовленных методом MIM?

В случае керамических деталей, изготовленных методом MIM или литья под давлением, неполное удаление связующего является основной причиной дефектов стержня. Решением является интегрированная вакуумная печь для удаления связующего и спекания , которая позволяет:

Медленный нагрев в вакууме до 400–600 °C с непрерывным удалением продуктов разложения связующего вещества.
Использование газа-носителя с небольшим избыточным давлением (N₂ или Ar) для стимулирования конвективного переноса остатков из пор ядра.
Прямое повышение температуры до температуры спекания после удаления связующего вещества, избегая охлаждения и повторного нагрева, которые могли бы привести к затвердению остаточного углерода.

Этот комплексный процесс исключает перерыв между удалением связующего и спеканием, что значительно снижает вероятность образования углеродных отложений в стержне.

2.5 Реактивное спекание карбида кремния при низком давлении: контроль парциального давления задерживает преждевременное уплотнение поверхности.

При реакционном спекании или спекании неоксидной керамики (Si₃N₄, SiC) атмосфера напрямую влияет на скорость уплотнения поверхности:

Вакуумное спекание (<10⁻² Па) препятствует образованию поверхностной оксидной пленки, позволяя летучим веществам улетучиваться и замедляя закрытие поверхностных пор.
Для систем, защищенных атмосферой (например, Si₃N₄ с N₂), используйте контроль парциального давления – нагрев под вакуумом до промежуточной температуры, затем заполнение высокочистым N₂ до давления 0,1–0,5 МПа, избегая преждевременного образования плотного азотированного слоя.
Ближе к концу процесса спекания снижение давления газа (динамический вакуум) может способствовать раскрытию остаточных пор в сердцевине.

2.6 Проведите предварительные исследования технологического процесса с использованием лабораторной печи для спекания и быстро проведите скрининг небольшими партиями, чтобы избежать образования структур типа «ядро-оболочка».

Конструкция типа «ядро-оболочка» очень чувствительна к размеру и форме детали. Перед началом серийного производства используйте лабораторную печь для спекания (небольшую, с быстрым охлаждением, многоатмосферную) для проведения испытаний градиентного процесса:

Разработайте матричные эксперименты с различными профилями нагрева, временем выдержки и комбинациями атмосферных условий.
Для быстрого определения оптимальных параметров проведите оценку распределения плотности и микроструктуры (с помощью сканирующего электронного микроскопа) на небольших поперечных сечениях.
Затем перейти к серийному производству.

Это наиболее экономичный и эффективный по времени подход.

Руководство по выбору оборудования для спекания: характеристики различных типов печей

Вакуумные печи для спекания, интегрированные вакуумные печи для удаления связующего и спекания методом MIM, керамические печи для низкотемпературного реакционного спекания, печи горячего прессования, лабораторные печи для спекания… Как различные типы печей помогают устранить дефекты типа «ядро-оболочка»? В таблице ниже приведено краткое описание применимости распространенных типов печей для предотвращения образования таких структур (только техническая информация , без указания бренда ):

Тип оборудования	Ключевое преимущество	Возможность управления ядром и оболочкой
Вакуумная печь для спекания	Бескислородная среда, равномерное температурное поле, вакуумная вытяжка	Подавляет образование оксидов на поверхности, удаляет летучие вещества; подходит для медленного спекания крупногабаритной/толстой керамики.
Встроенная печь для вакуумного удаления связующего и спекания MIM	Непрерывное удаление связующего и спекание, контролирующее остаточный углерод.	Значительно уменьшает неоднородность черного центра и плотности, вызванную остатками связующего вещества.
Печь для реакционного спекания керамики при низком давлении	Точный контроль реакционной атмосферы (0–0,2 МПа)	Замедляет преждевременное уплотнение поверхности, способствует равномерному проникновению расплава – идеально подходит для реакционного спекания SiC.
Печь горячего прессования	Осевое механическое прессование, мощная движущая сила уплотнения	Практически полностью устраняет различия между ядром и оболочкой, возникающие из-за температурных градиентов; отлично подходит для толстостенных или трудноспекаемых материалов.
Лабораторная печь для спекания	Гибкий, широкий технологический диапазон, низкий расход материалов.	Быстрая разработка технологических процессов для выявления ключевых параметров, чувствительных к дефектам типа «ядро-оболочка».

При выборе оборудования следует учитывать систему керамических материалов, геометрию детали, размер партии и стоимость. Например, мелкие детали из ZrO₂ (<30 мм в диаметре) хорошо спекаются в высококачественной вакуумной печи, в то время как для роликов из Si₃N₄ толщиной >20 мм лучше использовать горячее прессование или спекание под давлением газа.

4. Как подтвердить подавление образования сердцевины и оболочки после спекания керамики? Методы: распределение плотности, измерение твердости методом индентации и наблюдение с помощью сканирующего электронного микроскопа.

После спекания для проверки однородности используйте следующие методы:

Тест на распределение плотности : разрежьте деталь на секции вдоль центральной оси и измерьте плотность по Архимеду для каждой секции. Разница в плотности между сердцевиной и оболочкой <0,5% свидетельствует об успешном результатах.
микротвердости методом индентации : измеряйте твердость по Виккерсу каждые 1 мм от края до центра. Колебания твердости <5% свидетельствуют о хорошей однородности.
СЭМ/оптическая микроскопия : проверьте наличие резких изменений размера зерен или полос остаточной пористости.
Ультразвуковое C-сканирование : Для серийного производства неразрушающий ультразвуковой анализ позволяет картировать распределение пористости керна.

Заключение : Направления совершенствования современных технологий производства керамики с точки зрения контроля структуры "ядро-оболочка".

Структура типа «ядро-оболочка» является результатом дисбаланса тепловых, массовых и напряженных полей в процессе спекания. Устранение этого дисбаланса зависит не от какого-либо одного «волшебного» параметра, а от систематической оптимизации равномерности температуры, контроля атмосферы, приложения давления и кинетики удаления связующего. От правильного выбора оборудования (например, вакуумных печей со встроенной системой удаления связующего, горячего прессования с внешним давлением) до точного проектирования процесса (плавный нагрев и выдержка, контроль парциального давления) каждый этап отражает эволюцию передового керамического производства от опыта к науке.

Для инженеров-технологов каждый успех в подавлении дефектов типа «ядро-оболочка» не только повышает выход годной продукции, но и углубляет понимание физики спекания. Мы надеемся, что изложенные здесь стратегии окажут практическую помощь в разработке новых продуктов или совершенствовании технологических процессов.
