С момента своего открытия углеродные нанотрубки (УНТ) и графен вызывают огромный интерес как в научных кругах, так и в промышленности. Подвешенный однослойный графен без дефектов обладает теплопроводностью в плоскости листа (при комнатной температуре) на уровне примерно 5000 Вт/(м·К), что делает его материалом с самой высокой известной теплопроводностью в плоскости при комнатной температуре. Высококачественный подвешенный однослойный графен демонстрирует предельную собственную подвижность носителей заряда 200 000 см²/(В·с) при комнатной температуре, что значительно превышает показатели традиционных кремниевых материалов. Однако проблема чистоты остается серьезным препятствием на пути от теоретических характеристик к практическому применению, затрудняя переход от статуса «звездного материала» в лаборатории к статусу «инженерного материала» для промышленного использования. В отрасли общепризнано, что различия в характеристиках углеродных наноматериалов часто обусловлены особенностями методов их получения: даже материалы, называемые углеродными нанотрубками или графеном, могут существенно различаться по плотности дефектов, типам функциональных групп и уровню примесей.
Среди многочисленных методов очистки，Печь графитации Благодаря возможности проведения высокотемпературной термообработки печи для графитизации становятся ключевым оборудованием, определяющим качество и эффективность очистки изделий из углеродных нанотрубок (УНТ) и графена. Для профессиональных закупщиков и инженеров понимание принципов работы таких печей в процессе очистки имеет гораздо большее стратегическое значение, чем простое внимание к цене оборудования или максимальным температурным показателям.
I. Суть высокотемпературной очистки: больше, чем просто «нагрев»
Графитизация — это не просто нагрев материалов до высоких температур. С точки зрения материаловедения, графитизация представляет собой процесс перехода атомов углерода от неупорядоченного, хаотичного расположения к упорядоченной структуре плоской гексагональной сетки — а именно к структуре графитовых микрокристаллов. Это преобразование требует преодоления значительного энергетического барьера: существенный рост углеродных микрокристаллов и уменьшение межплоскостного расстояния (приближающее параметры кристаллической решетки к идеальному состоянию природного графита) происходят только при температурах обработки выше 2000°C.

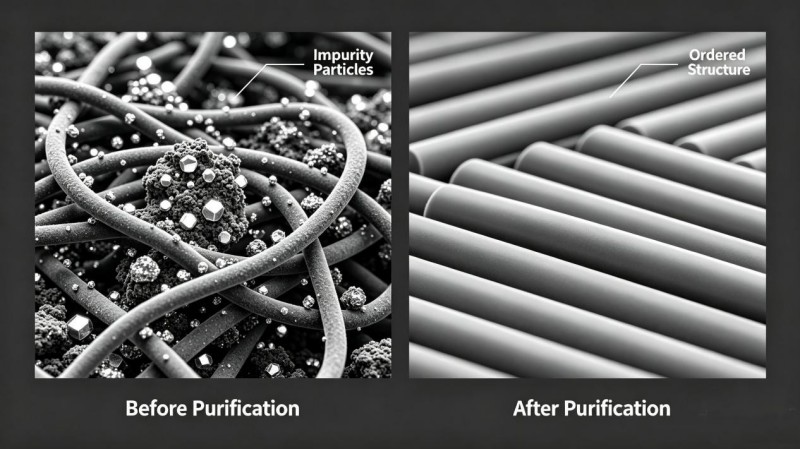

В случае с УНТ и графеном роль печи для графитизации выходит за рамки традиционной «графитизации»: она служит основной платформой для высокотемпературной очистки. В условиях сверхвысоких температур (от 2600°C до 3000°C) не только перестраивается и оптимизируется микроструктура углеродного материала, но — что крайне важно — происходит испарение и удаление в газообразной форме подавляющего большинства остаточных металлических катализаторов (таких как Fe, Co, Ni) и низкокипящих соединений, что обеспечивает глубокую очистку материала.

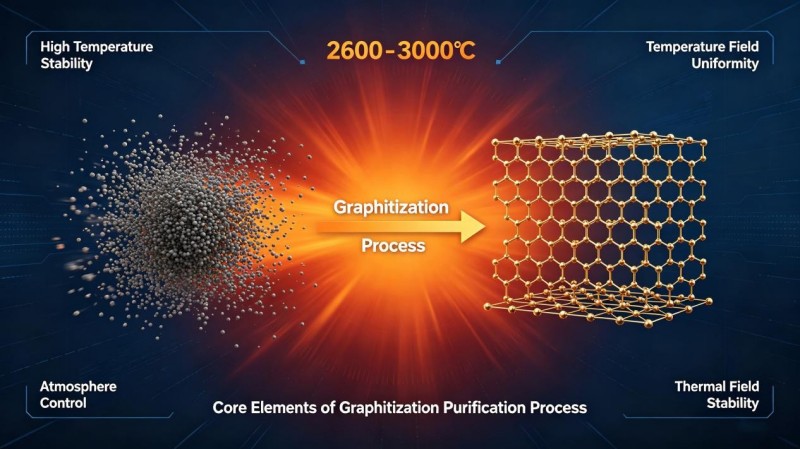

Такая логика процесса обусловливает чрезвычайно высокие технические требования к печам для графитизации. Печь, действительно пригодная для очистки в промышленных масштабах, должна соответствовать строгим стандартам по четырем ключевым параметрам: температурный предел, равномерность температурного поля, контроль атмосферы и стабильность теплового поля.
II. Инженерные факторы эффективности очистки: температура, равномерность нагрева и термохимическая синергия
Эффективность очистки является основным показателем, определяющим технологические возможности печи для графитации. В случае с углеродными нанотрубками (УНТ) — особенно одностенными — использования одного лишь метода очистки зачастую недостаточно для полного удаления примесей. Анализ ключевых технических параметров современных печей для графитации позволяет выявить важнейшие пути повышения этой эффективности.
Температура — определяющий фактор процесса очистки. Температуры графитации могут превышать 2800–3000°C; более высокие температуры способствуют более полному формированию кристаллической структуры графита и обеспечивают более тщательное удаление примесей путем испарения. Характеристики передового промышленного оборудования предусматривают наличие зоны постоянной температуры размером до φ600 мм × 1600 мм, при этом равномерность нагрева поддерживается в пределах ±10°C, а точность регулирования температуры достигает ±1°C. Такой уровень температурного контроля гарантирует стабильные результаты очистки материалов, размещенных в различных точках рабочего пространства печи, что позволяет избежать таких проблем, как локальный пережог или недостаточная степень очистки.
Контроль состава атмосферы — важнейший, хотя и менее очевидный фактор процесса очистки. Современные печи для графитации обычно поддерживают различные рабочие среды (например, вакуум, азот (N₂) или аргон (Ar)) и позволяют сочетать высокотемпературную обработку с химическими методами. Подача газов-реагентов, таких как хлор или фреоны, в процессе графитации обеспечивает взаимодействие высокоактивных галогенов с примесями, содержащимися в продукте, с образованием легкокипящих галогенидов, которые испаряются и удаляются из печи; это позволяет повысить эффективность очистки на порядок. Подобные процессы, основанные на «термохимической синергии», предъявляют чрезвычайно высокие требования к герметичности печи, ее коррозионной стойкости и системам очистки отходящих газов, что служит ключевым отличием специализированных печей для глубокой очистки от стандартного оборудования для графитации.
С инженерной точки зрения выбор между печами периодического и непрерывного действия напрямую влияет на эффективность производства. Конструкции, предусматривающие непрерывную загрузку и выгрузку, существенно снижают энергопотребление и сокращают производственные циклы, что делает их идеальными для крупносерийного производства, тогда как печи периодического действия лучше подходят для выпуска небольших партий продукции, требующей сверхвысокой чистоты.
III. Решающий фактор качества материала: оптимизация микроструктуры
Если эффективность очистки касается «количества», то влияние печи графитации на свойства материала относится к «качеству» — аспекту, зачастую имеющему большее стратегическое значение. В контексте углеродных нанотрубок для полупроводниковых применений требуются нанотрубки полупроводникового типа; нанотрубки с металлическим типом проводимости выступают в роли примесей, способных вызвать короткое замыкание и нарушить работу схем. Однако, поскольку в процессе синтеза нанотрубки обоих типов образуются одновременно, удаление металлических нанотрубок представляет собой сложную техническую задачу. Для того чтобы чипы на основе углерода могли конкурировать по характеристикам с традиционными кремниевыми чипами, требуется уровень чистоты не менее «шести-восьми девяток» (99,999999%). Высокотемпературная обработка в печах графитации является важнейшим этапом многостадийного процесса очистки, направленного на удаление металлических примесей.
С графеном ситуация еще сложнее. Обычный крупночешуйчатый графен — это материал с нулевой запрещенной зоной, который трудно перевести в состояние «выключено» при использовании в транзисторах, что существенно ограничивает возможности его прямого применения в полупроводниковой промышленности. Хотя высокотемпературная обработка в печах графитации не позволяет напрямую «открыть» запрещенную зону, она улучшает структурную целостность кристаллической решетки графена и снижает плотность дефектов, создавая тем самым качественную основу для последующего легирования и модификации энергетической структуры (инженерии запрещенной зоны).
Результаты исследований показывают, что высокотемпературная обработка не только удаляет примеси, но и преобразует внутренние свойства материала, включая такие ключевые параметры, как электропроводность, теплопроводность и коррозионная стойкость. По мере повышения температуры очистки возрастает степень упорядоченности графитовой структуры, а микроструктура материала непрерывно оптимизируется. Эти данные служат важным ориентиром для разработки процессов очистки как углеродных нанотрубок, так и графена.
IV. Перспективы применения продукции: чистота определяет предел рабочих характеристик
С точки зрения конечного применения, различия в микроструктуре, обусловленные процессами очистки в печах графитации, в конечном итоге приводят к существенным расхождениям в эксплуатационных характеристиках продукции.
Литиевые аккумуляторы для новой энергетики: при использовании углеродных нанотрубок в качестве токопроводящих добавок их чистота напрямую влияет на внутреннее сопротивление, циклический ресурс и безопасность. Остаточные металлические примеси могут провоцировать побочные электрохимические реакции, ускоряя деградацию аккумулятора.
Высокая теплопроводность и теплоотвод: для получения графеновых теплопроводящих пленок с оптимальными характеристиками требуется высокотемпературная графитация; технические параметры оборудования напрямую определяют эффективность теплоотвода готового изделия.
Полупроводники и материалы для тепловых узлов: ключевые материалы для полупроводников третьего поколения — такие как монокристаллы карбида кремния, компоненты тепловых узлов и графит высокой чистоты — предъявляют к оборудованию для графитации и очистки двойные требования: обеспечение сверхвысоких температур и сверхвысокой чистоты.
Аналитические исследования: графитированные многостенные углеродные нанотрубки используются в качестве сорбента в колонках для твердофазной экстракции; их чистота напрямую влияет на адсорбционную емкость и эффективность очистки, а сами материалы уже применяются, например, в сфере анализа пищевых продуктов.
Будь то транзисторы, фотодетекторы, накопители энергии или композитные материалы — принцип «чистота определяет предел рабочих характеристик» стал незыблемым правилом при использовании углеродных материалов.
V. Технические критерии выбора оборудования: пять ключевых показателей для профессиональных закупщиков
На основе проведенного выше анализа профессиональным закупщикам, выбирающим печи графитации для очистки углеродных нанотрубок (УНТ) и графена, следует обратить особое внимание на следующие пять аспектов:
1. Стабильность при высоких температурах
Способно ли оборудование стабильно работать при температурах выше 2800°C в течение длительного времени? Можно ли контролировать колебания температуры на этапе выдержки? Остается ли температура стабильной при переходе от одной производственной партии к другой? Способность поддерживать стабильный высокотемпературный режим (плато) является гораздо более важным показателем технических возможностей оборудования, чем просто его «максимальная температура».
2. Равномерность температурного поля
Удается ли удерживать разброс температур внутри рабочей камеры в пределах ±10°C? Для продукции с высокой добавленной стоимостью, такой как анодные материалы для литий-ионных аккумуляторов и графит высокой чистоты, равномерность температурного поля зачастую имеет большее практическое значение, чем скорость нагрева.
3. Интеллектуальная система контроля температуры
Оснащено ли оборудование системой автоматического управления на базе ПЛК (PLC) и интеллектуальными алгоритмами ПИД-регулирования температуры? Поддерживает ли оно настройку многоступенчатых режимов нагрева, сохранение и вызов технологических рецептов, а также автоматическую запись температурных графиков? Интеллектуальное управление гарантирует стабильность технологических параметров от партии к партии, создавая надежную основу для крупномасштабного производства.
4. Контроль вакуума и газовой среды
Оснащено ли оборудование системой создания высокого вакуума? Надежна ли конструкция уплотнений? Эффективно ли защищает инертная среда от высокотемпературного окисления и загрязнения примесями?
5. Общее энергопотребление
Использует ли система индукционного нагрева на средней частоте технологию на базе IGBT-транзисторов? Применяется ли в теплоизоляции многослойная конструкция из углеродного войлока? С точки зрения полного жизненного цикла, энергоэффективное оборудование для графитации позволяет существенно снизить себестоимость единицы продукции.
Заключение
Роль печей графитации в процессах очистки УНТ и графена выходит далеко за рамки функций обычной «высокотемпературной печи». Они представляют собой инженерную платформу, где пересекаются термодинамика и материаловедение, — ключевую технологическую среду, преобразующую атомы углерода из неупорядоченного состояния в упорядоченное, а также очищающую материал от примесей. Достижение баланса между эффективностью очистки и качеством материала — это, по сути, результат точного взаимодействия температурных полей, газовой среды, тепловой динамики и свойств самого материала. Для предприятий, нацеленных на промышленное производство углеродных наноматериалов, глубокое понимание процессов в печах графитации и точный контроль над ними являются залогом создания технологических барьеров и обеспечения дифференциации продукции. Выбор оборудования для графитации, отличающегося отработанной технологией, стабильной работой и возможностью непрерывной модернизации процессов, не только повышает качество продукции и эффективность производства, но и создает надежную основу для будущего крупномасштабного выпуска высококачественных изделий.
