2026-06-25
По мере роста спроса на литий-ионные аккумуляторы нового поколения с повышенной плотностью энергии, кремний-углеродные (Si-C) анодные материалы стали признанным ключевым направлением технологических прорывов в отрасли. Кремний обладает теоретической удельной емкостью до 4200 мА·ч/г, что значительно превышает показатель традиционных графитовых анодов (372 мА·ч/г), однако в процессе циклов заряда-разряда он претерпевает увеличение объема более чем на 300%, что приводит к быстрому разрушению структуры электрода. Создание композита из нанокремния и углеродной матрицы с последующей термообработкой при сверхвысоких температурах для формирования углеродного покрытия *in-situ* и предварительного литиирования (прелитиирования) в настоящее время является основным техническим подходом, позволяющим сбалансировать высокую емкость и стабильность характеристик при циклической работе. В рамках этого производственного процесса эффективность работы печи для высокотемпературной графитизации напрямую определяет структурную стабильность и электрохимические характеристики Si-C анодных материалов.
I. Решающая роль сверхвысокотемпературной среды
Процесс получения Si-C анодных материалов обычно включает два ключевых этапа термообработки: карбонизацию (600–1200°C) и высокотемпературную графитизацию (2000–3000°C). Сверхвысокотемпературная среда на этапе графитизации играет незаменимую роль, обеспечивая следующие процессы:
Графитизация углеродной матрицы. В условиях сверхвысоких температур (выше 2800°C) аморфный углерод или прекурсоры мягкого углерода претерпевают перестройку кристаллической решетки, переходя из разупорядоченной турбостратной структуры в упорядоченную слоистую графитовую структуру. Повышение степени графитизации напрямую улучшает электронную проводимость углеродной матрицы, способствуя быстрому переносу электронов в циклах заряда-разряда.

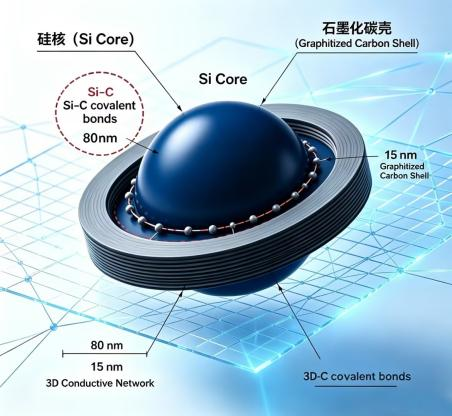

Формирование межфазных связей Si-C. При высоких температурах на границе раздела между поверхностью частиц кремния и углеродной матрицей образуются стабильные ковалентные связи Si–C, что эффективно предотвращает отслоение частиц кремния и рост межфазного импеданса в процессе циклической работы. Исследования показывают, что при достижении температуры термообработки 2600°C возникающие в углеродной матрице напряжения усадки обеспечивают равномерное инкапсулирование частиц нанокремния, в результате чего формируется композитный материал Si-C со структурой «ядро-оболочка».
Удаление примесей путем испарения и очистка материала. Вакуумная среда с экстремально высокими температурами способствует полному удалению из исходного сырья металлических примесей, непрореагировавших прекурсоров и летучих побочных продуктов. Это повышает чистоту и однородность материала — факторы, критически важные для безопасности аккумуляторов и стабильности характеристик от партии к партии.
II. Основные технические требования к печам для высокотемпературной графитизации
2.1 Максимальная температура и равномерность нагрева в рабочей зоне

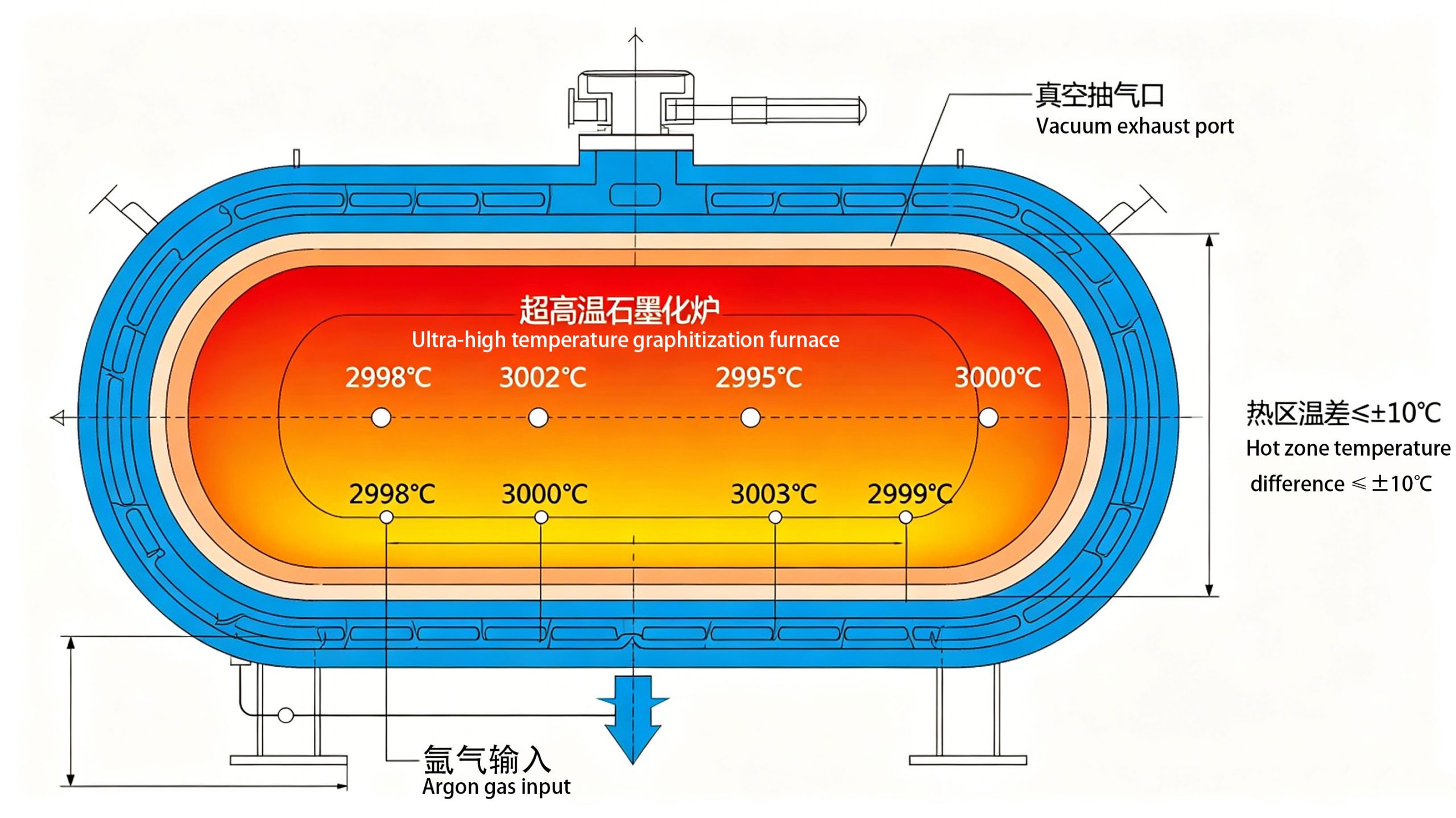

Оптимальная температура графитизации кремний-углеродных анодов обычно находится в диапазоне 2600–3000°C. Оборудование должно обеспечивать стабильное достижение и поддержание рабочей температуры 3000°C. Кроме того, необходимо обеспечивать равномерность температуры в рабочей зоне с точностью ±10°C; в противном случае различия в степени графитизации на разных участках одной партии материала приведут к нестабильности электрохимических характеристик, что создаст серьезные трудности при последующей сборке аккумуляторных блоков.
2.2 Контроль атмосферы и уровень вакуума
При высоких температурах кремний активно реагирует с кислородом и азотом, образуя инертные соединения, что снижает долю активного материала. В связи с этим процесс графитизации обычно требует создания среды с уровнем вакуума выше 10 Па (т.е. остаточным давлением ниже 10 Па) или использования защиты в виде аргона высокой чистоты. Современное высокотехнологичное оборудование оснащается системами быстрого переключения между вакуумом и атмосферой, что позволяет гибко регулировать газовую среду в печи в зависимости от этапа процесса: использовать вакуум для эффективного удаления газов на стадии дегазации и переходить на инертную атмосферу с небольшим избыточным давлением на стадии спекания для предотвращения потерь кремния вследствие испарения.
2.3 Эффективность охлаждения и производственный цикл
После спекания кремний-углеродных анодов требуется быстрое охлаждение, чтобы предотвратить укрупнение зерен и чрезмерные реакции на границе раздела фаз. Конструкция системы охлаждения оборудования — включая внутреннее водяное охлаждение, механизмы открытия/закрытия каналов теплоотвода в теплоизоляционном слое и точность соблюдения программных кривых охлаждения — напрямую определяет длительность цикла обработки одной партии и общую эффективность производства.
III. Влияние характеристик оборудования на свойства материала
Тепловые характеристики печи для высокотемпературной графитизации в конечном счете определяют электрохимические показатели кремний-углеродных анодов:
Углеродные матрицы со степенью графитизации ≥ 90% позволяют достичь кулоновской эффективности на первом цикле свыше 85%, что значительно превосходит показатели образцов с более низкой степенью графитизации.
Повышенная прочность связи на границе раздела фаз увеличивает коэффициент сохранения емкости кремний-углеродных анодов на 20–30% после 500 циклов.
В партиях материала с содержанием примесей < 50 ppm удается эффективно избежать таких проблем, как микрокороткие замыкания и аномально высокий саморазряд.
С промышленной точки зрения, такие параметры оборудования, как равномерность температурного поля, надежность вакуумного уплотнения и точность регулирования температуры, напрямую влияют на стабильность свойств партий материала, устойчивость технологического процесса и выход годной продукции — ключевые показатели, на которые ориентируются производители аккумуляторов при выборе поставщиков.
IV. Тенденции отрасли
В настоящее время доля кремний-углеродных анодов на рынке стремительно растет. Ведущие производители аккумуляторов разработали планы по выпуску ячеек нового поколения с высокой плотностью энергии, в которых содержание кремний-углеродных анодов увеличено до 10–30%. Эта тенденция стимулирует развитие печей для графитации, работающих при сверхвысоких температурах, в направлении увеличения загрузочной емкости (с возможностью адаптации параметров обработки в конкретной печи под требования технологического процесса), повышения точности регулирования температуры (±5 °C) и сокращения длительности технологических циклов (общая продолжительность — менее 48 часов).
Тем временем, с появлением новых систем анодных материалов — таких как пористый и твердый углерод — сфера применения оборудования для сверхвысокотемпературной термообработки выходит за рамки традиционных процессов графитации, охватывая также такие направления, как очистка пористого углерода и совмещенные процессы предварительной карбонизации и графитации.
V. Заключение
Печи для сверхвысокотемпературной графитации являются ключевым оборудованием в производстве кремний-углеродных анодных материалов; такие параметры, как температурные пределы, точность регулирования температуры, возможности контроля газовой среды и эффективность охлаждения, напрямую определяют конечные характеристики материалов и их промышленную пригодность. По мере того как литий-ионные аккумуляторы эволюционируют в сторону повышения плотности энергии, технологическая модернизация оборудования для термообработки и синергетические инновации в процессах получения материалов становятся важнейшими задачами для всех участников отраслевой цепочки.
